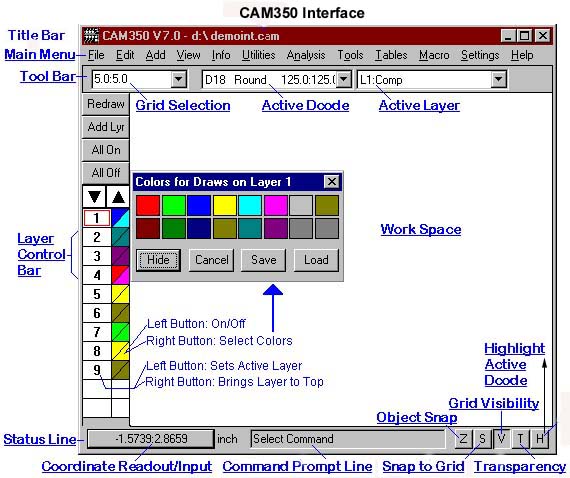

CAM350

Compter System 요구사항

1. CPU : Pentium-II 이상

2. Memory : 128MB 이상

3. 설치용량 : 최소 30MB

4. CD-ROM drive

5. Video Display : 최소 800 x 600 (권장사양 1024 x 768 이상)

6. Input device : Keyboard and Mouse

7. OS : Windows98, WindowsME, Wndows2000, WindowsNT

CAM350설치

1. CAM350 CD를 넣으면 CAM350 Setup 대화 상자가 자동으로 나타난다.

2. Next 버튼을 클릭하면 License Agreement 화면이 나타나고 Yes를 선택한다.

3. Customer Information 대화 상자에 이름과 회사명을 입력하고 Next 버튼을 클릭한다.

4. Choose Destination Location 대화 상자에서 Default directory을 사용하고 Next를

선택한다.

5. Setup Type 대화 상자에서 Complete를 선택하고 Next를 클릭한다.

6. Select Program Folder에서 Default directiory를 그대로 사용하고 Next를 클릭하면

설치가 시작된다.

7. 설치가 끝나고 "Yes, I want to restart my computer now."를 선택하면 computer가

자동으로 재시작한다.

8. 바탕화면의 CAM350 아이콘을 더블클릭하면 CAM350 Shareware가 나타난다.

9. OK를 클릭하고 File/Setup/Access Code를 클릭하면 Licensing 대화 상자가 나타난다.

10. 대화 상자의 하단부에 구입한 Security Key에 기록되어 있는 Code를 입력하고 Close를

선택한후 CAM350을 재시작하면 된다.

11. Licensing 대화 상자의 기능에 대한 체크상자는 CAM350 구매사양과 동일해야 한다.

Data Import

Import할 수 있는 Data는 아래와 같다.

1. Gerber Data

2. Drill Data

3. Mill Data

4. DXF File

5. ODB++

6. HPGL, HPGL2

7. IPC-D350

8. CAD Data

1) Mento

2) GenCAD

3) Pads

4) PowerPCB

5) TangoPRO

6) Zuken-Redac

7) Accel EDA

Data Export

Export할 수 있는 Data는 아래와 같다.

1. Gerber Data

2. Composites Data

3. Drill Data

4. Mill Data

5. DXF File

6. ODB++

7. IPC-D350

8. CAD Data

1) GenCAD

2) Pads

3) PowerPCB 2.0

4) PowerPCB 2.1

5) PowerPCB 3.0

6) TangoPRO

7) Zuken-Redac

8) Accel EDA

Gerber Data를 PowerPCB로 변환하여 불러들이기

1-1. Gerber File Import

1) File/Import/Gerber Data를 선택하면 Import Gerber 대화 상자가 나타난다.

2) Layer#버튼 "1"을 클릭하면 열기 대화 상자가 나타나고 미리 작성된 Gerber File을

선택하고 OK를 클릭한다.

solder-top.pho, plane-vdd.pho, route-bmt.pho, route-top.pho, silk-btm.pho

silk-top.pho, solder-btm.pho, plane-gnd.pho

3) Import Gerber 대화 상자에 Gerber file명이 나타나고 OK를 클릭하면

Gerber file이 Load된다.

1-2. AutoImport

1) File/Import/AutoImport를 클릭하면 AutoImport Directory 대화 상자가 나타난다.

이때 작성된 Gerber File은 반드시 동일한 디렉토리에 저장되어 있어야 한다.

또 Scan each Gerber를 On시키고 Next버튼을 클릭하면 AutoImport-디렉토리

대화 상자가 나타나며 우측의 Import 체크상자를 선택하면 선택한 Gerber만을

불러들일 수 있다.

2) Gerber File이 저장된 디렉토리를 선택하고 Finish버튼을 클릭한다.

2. Layer 할당

1) Tables/Layers를 선택하면 Layer Table 대화 상자가 나타난다.

2) Name영역에는 Gerber Data 작성시 설정한 File명이 표시되고 Type에는

Graphic으로 표시되어 나타난다.

3) 각 Name영역에 맞는 Type을 아래와 같이 지정한 후 OK를 클릭한다.

solder-top.pho <-> Mask top

plane-vdd.pho <-> Neg Plane

route-bmt.pho <-> Bottom

route-top.pho <-> Top

silk-btm.pho <-> Silk bot

silk-top.pho <-> Silk top

solder-btm.pho <-> Mask bot

plane-gnd.pho <-> Neg Plane

3. Drill Data Import

1) File/Import/Drill Data를 선택하면 Import Drill Data 대화 상자가 나타난다.

2) Layer # "8" 아래의 버튼을 클릭하고 미리 작성한 Drill file을 Open하고 OK를

클릭한다.

4. Draw to Flash 변환

1) Utilities/Draws->Flash/Automatic을 클릭하면 Automatic Draws to Flash

대화 상자가 나타난다.

2) Maximum draw Size 및 Selection Limits를 적절히 선택한 후 OK를 클릭하면

모든 Draw는 Flash로 변환된다.

5. Netlist 추출

1) Utilities/Netlist Extract를 선택하면 Netlist Extract 대화 상자가 나타난다.

2) OK를 클릭하면 Import된 Gerber file이 전기적 성분을 갖는 Data로 변환된다.

6. Parts 작성

1) Utilities/Quick Part를 선택하면 마우스 커서에 숫자 "1"이 사각형 상자에 나타난다.

2) File상의 무든 부품에 대하여 부품을 정의하기 위하여 부품을 확인한 후 1번단자부터

마지막 단자까지 순차적으로 번호를 지정한 후 마우스 오른쪽 버튼을 클릭하면

Quitk Part 대화 상자에 Ref. Des 입력을 한다.

3) Default로 지정되는 Ref. Des를 사용해도 된다. OK를 클릭하면 현재 위치에 부품이

설정되고 마우스에 동일한 부품이 나타나는데 동일한 Decal의 경우에는 다른 부품의

해당 1번단자를 클릭하면 복사가 된다.

4) 위와 같은 방법으로 모든 부품을 정확하게 설정해야 한다.

7. Export Data to PowerPCB

1) 부품설정으 끝나면 PowerPCB로 Data를 변환해야 한다.

2) File/Export/CAD Data를 선택하면 CAD Formats 대화 상자가 나타난다.

3) 원하는 CAD를 선택한 후 OK를 선택하면 File Save 대화 상자가 나타나고 File은

Asciiㄹ 저장된다.

8. 부품수정

위의 과정에서 부품작성에 오류가 발생했을 경우는 아래와 같은 순서로 다시 작성한다.

1) Edit/Change/Explode/Part를 선택한다.

2) 오류가 발생한 부품을 클릭하면 Explode ? 대화 상자가 나타난다.

3) OK(확인)을 클릭하면 작성된 부품이 삭제가 되므로 다시 작성할 수 있다.

9. PowerPCB에서 불러들이기

1) PowerPCB를 Load한 후

2) File/Import를 선택하면 File Import 대화상나가 나타난다.

3) 위에서 작성한 Ascii file을 선택하고 Open하면 PowerPCB에 File이 Load된다.

Layer 정렬하기

CAD에서 작성된 Gerber File의 Layer정렬이 틀어져 있는 경우가 있는데 이때 Layer를

정확하게 정렬해야 할 경우에 사용된다.

1. Gerber File을 Import한다.

2. Edit/Layers/Align을 클릭하면 커서의 모양이 변경되고 Element를 선택할 준비가 된다.

3. 기준이 될 Layer의 기준점을 클릭하고 Enter Key를 누른다.

4. 이동시킬 Layer의 기준점을 클릭하고 Enter Key를 두 번 누른다.

5. Layer Align 대화 상자의 좌표를 확인하고 OK(확인) 버튼을 클릭하면 이동이 된다.

6. Layer 정렬(이동)은 Undo명령을 실행할 수 없으므로 주의해야 한다.

Custom Aperture 작성(인식 Mark 작성)

1. Tools/Cap Editor을 선택하면 Custom Aperture Editor로 전환된다.

2. Settings/Unit에서 단위와 해상도를 설정하고 Width 텍스트상자에서 Width를 입력한다.

3. 사각경 형상을 그리기 위하여 Add/Rectangle을 선택한다.

4. 원점을 기준으로 4 x 4 크기의 정사각형을 그림과 같이 작성한다.

5. Save Cap As를 클릭하고 나타나는 Save library item 대화 상자에 name(예:mark_rec)

를 입력하고 OK를 누른다.

5. File/Save Lib As를 선택하고 원하는 Library name(예:user_cap)으로 저장한다.

신규추가

1. Custom Aperture Editor에서 File/Open을 선택하면 Get Library Item 대화 상자에서

2. External Library를 선택하고 Library 버튼을 클릭하여 user_cap.clb를 Open한다.

3. Cancel을 클릭하여 Get Library Item 대화 상자를 빠져나간다.

4. 신규 Aperture를 작성한 후 File/Save Cap As를 선택한다.

5. Save library item 대화 상자의 External Library를 선택하고 name(mark_circle)을

입력한다.

6. OK를 클릭하면 external library에 저장되었다는 message에 대하여 확인 버튼을

클릭한다.

7. File/Exit CAP Editor를 선택하여 CAM Editor로 돌아간다.

CAM Editor에 Custom Aperture 불러오기

1. Tables/Apertures를 선택하면 Aperture Table 대화 상자가 나타난다.

2. 왼편의 Dcode Table에서 Shape가 None인 Dcode를 선택한다.

3. 우측의 Shape에서 Custom를 선택하고 아래쪽의 External Lib를 ON시킨다.

4. Library 버튼을 클릭하고 위에서 작성한 user_cap.clb를 Open한다.

5. Name창에서 원하는 Aperture(mark_rec)를 선택하면 미리보기 창에 형상이 나타난다.

6. 하단부의 Enter Key를 클릭하면 Aperture Table에 형상이 등록된다.

6. OK를 클릭하고 Aperture Table 대화 상자를 닫는다.

7. Active Dcode 영역에서 mark_rec를 선택하고 Add/Flash를 선택하면 커서에 형상이

나타난다.

8. 원하는 위치에서 마우스를 클릭하면 Apeture가 추가되고 Active Dcode에서 모양을

변경하고 Add/Flash를 선택하면 변경된 형상이 커서에 나타난다.

9. Esc Key를 누르면 추가모드가 해제된다.

DXF File의 Import

AutoCAD등 기계설계프로그램에서 작성한 DXF File은 PCB금형도면으로 자주 사용되며

크기가 작은 PCB의 경우는 경제 Size 및 작업의 편리성을 위하여 사용된다.

1. File/Import/DXF를 선택하면 File Open 대화 상자가 나타나며 DXF file을 선택하면

DXF Import 대화 상자가 나타난다.

2. Basic settings에서 단위를 선택하고 OK를 클릭하면 DXF file이 Load된다.

Array 금형도면에 Gerber File 배치

Panel Editor를 사용하지 않고 PCB Array를 작성하는 경우에 사용할 수 있다.

1. DXF File을 Import 하여 도면을 화면에 Load시킨다.

2. Setting/Unit를 선택하고 단위를 선택한다.

3. File/Import/Gerber Data를 선택한다.

4. Layer#에서 DXF file이 Load된 Layer다음의 버튼을 클릭하고 Gerber File을 선택한다.

5. Gerber File을 이동 또는 회전시켜 DXF File의 초기 위치로 옮겨 놓는다.

1) DXF File의 Layer를 Off 시킨다.

2) Edit/Delete를 선택하고 키보드에서 W 또는 A를 누르고 불필요한 요소를 삭제한다.

3) Gerber Data를 Edit/Rotate를 선택하고 Keybard에서 W 또는 A를 누르고

회전시킬 요소 전체를 선택한 후 엔터키를 누른다.

4) 좌측 하단부의 좌표입력 버튼을 클릭한다.

5) X에 18.9를 입력하고 엔터키를 누른다.

6) Y에 46을 입력하고 엔터키를 누르면 선택된 요소 전체가 90도 회전한다.

7) Esc Key를 누르고 회전 Mode를 빠져나간다.

기준점 좌표 찾기

Info/Query/All을 선택하고 요소를 클릭하면 Query All 대화 상자에 선택된

요소에 대한 모든 정보가 나타난다.(Type, 좌표등)

8) Edit/Mode를 선택하고 A를 이용하여 요소 전체를 선택한다.

9) 좌표입력 버튼을 클릭하고 X에 18.9를 Y에 46을 입력하고 엔터키를 누른다.

10) 다시 X, Y에 각각 "0"을 입력하고 엔터키를 누르면 원점으로 이동된다.

11) Esc key를 누르고 Mode mode를 빠져나간다.

12) Gerber Data가 Array배치될 기준점을 모두 확인한다.(Info/Query/All 이용)

13) Edit/Copy를 선택하고 A를 누른다.

14) 좌표입력버튼을 누르고 X, Y에 "0"을 입력하고 엔터키를 누른다.

15) 다시 X에 "0"을, Y에 "30.3"을 입력하고 엔터키를 누르면 복사가 된다.

16) 같은 방법으로 좌표를 입력하고 엔터키를 누를 때 마다 복사가 된다.

Panel Editor의 활용

같은 PCB를 일정한 간격으로 배열하여 하나의 금형을 제작할 때 사용된다.

1. Gerber file을 Import 한다.

2. Utilities/Panelization/Panel Editor를 또는 Tools/Panel Editor를 선택하면

Panel Editor로 전환되고 Anchor set 대화 상자에서 OK를 클릭한다.

3. Panleization/Setup 또는 Setup 버튼을 클릭하면 Panel Setup 대화 상자가 나타난다.

4. Panel size를 원하는 크기로 변경한 후 OK를 클릭한다.

5. Panelization/Create 또는 Create 버튼을 클릭하면 Parameters 대화 상자가 나타난다.

6. Image의 회전 또는 간격을 정한 후 Create 버튼을 클릭한다.

7. Setting/View Options를 클릭하고 View Options 대화 상자에서 View Circuit Image

체크상자를 On시키고 OK를 누르면 Panel상에 배열된 Gerber Image가 나타난다.

Gerber File을 하나로 결합하여 하나의 Gerber File로 만들기

여러개의 PCB에 대하여 각각의 디렉토리를 만든 후 Gerber File을 작성하여 저장해야 하며

각각의 PCB Layer에 대한 Gerber file의 이름을 같은 Filename을 사용하고 또 Gerber file

및 Drill data 작성시 Offset값을 일정하게 지정하기를 권장한다.

1. PowerPCB에서 제공한 preview.pcb를 Open하여 Gerber file을 작성한다.

Gerber file은 preview 디렉토리를 작성하여 저장한다.

2. PowerPCB에서 제공한 pwrdemoa.pcb를 Open하여 BrazeRouter로 Routing한 후

Gerber file을 pwrdemoa 디렉토리를 작성하여 저장한다.

3. 각 PCB별 Gerber file name은 식별을 하기 위하여 아래 예와 같이 지정한다.

route-top.pho

route-btm.pho

solder-top.pho

solder-btm.pho

silk-top.pho

silk-btm.pho

drill.drl

4. Drill file의 작성시 System에서 Default 값을 할당할 경우는 아래의 방법을 적용한다.

(1) Macro 또는 Macro/More Macros선택후 나타나는 Macros 대화 상자에서

pads_drill.scr을 선택하고 OK를 클릭한다.

(2) PADS Drill Toos Script 대화 상자에서 Drill file 작성시 생성된 .REP file을

Browse 버튼을 이용하여 찾은 후 OK를 클릭한다.

(3) Drill Legent Macro 대화 상자에서 단위를 선택한 후 OK를 클릭한다.

5. 첫 번째 Gerber file을 File/Import/AutoImport한 후 pcbname1.cam file로 저장한다.

6. 두 번째 Gerber file을 File/Import/AutoImport한 후 pcbname2.cam file로 저장한다.

7. 위와 같이 작성한 모든 PCB Gerber File을 pcbname.cam의 이름으로 저장한다.

8. File/New를 클릭하여 cam editor를 clear시킨다.

9. File/Open을 선택하여 첫 번째 cam file을 Open한다.

10. File/Merge를 선택하여 두 번째 cam file을 Open하면

Layer Mapping for File pcbname.cam(Default Shown) 대화 상자가 나타난다.

11. 왼편의 Layer name은 첫 번째 gerber file을 표시하며 Map to Layer에는 두 번째 Gerber

File을 Merge시킬 Layer를 지정해야 한다. 만약 New Layer를 사용하면 별도의 Layer가

추가되어 나타나며 오른편의 Drop-down list를 클릭하여 왼편의 Layer name과 같이

선택하면 동일한 Layer에 동일한 성격의 Gerber file을 Merge시킬 수 있다.

12. Layer 선택을 마치고 OK를 누르면 커서에 빈 사각형이 붙어 나온다. 빈 사각형이

보이지 않을 때는 화면을 축소("-") 하면 된다.

13. 마우스를 이동하여 원하는 위치에 놓고 왼쪽 마우스를 클릭한다.

14. Merge가 끝났지만 화면에는 빈 사각형이 추가되고 아무 변화도 나타나지 않는다.

15. Settings/View Options를 클릭하면 View Options 대화 상자가 나타난다.

16. 대화 상자의 View merged database 체크상자를 On 시키고 대화 상자를 닫는다.

17. Merge된 Data를 수정할 경우는 Edit/Change/Exploed/Merged Database를 이용하여

Explode를 실행한 후 진행하지 않으면 안된다.

19. 이와 같이 File/Merge를 이용하여 모든 pcbname.cam file를 Merge시키고 저장한다.

하나로 Merge된 .CAM file에서 Gerber Data를 작성해 보기로 한다.

20. File/Export/Gerber Data를 선택하면 Export Gerber 대화 상자가 나타난다.

21. Export path를 선택한 후 Apply를 클릭하고 Export할 Layer의 체크상자를 On시킨다.

22. OK를 선택하여 Merge된 Data를 새로운 Gerber file로 작성한다.

23. File/Export/Drill Data를 Export Drill Data 대화 상자가 나타난다.

24. Export path를 선택한 후 Apply를 클릭하고 Export할 Layer의 체크상자를 On시킨다.

25. OK를 선택하여 Merge된 Data를 새로운 Drill Data로 작성한다.

26. File merge를 실행할 때 Overwrite되지 않도록 디렉토리의 관리에 주의하기 바란다.

단축키

A : Aperture Table 대화 상자를 Open 시키며 선택한 Dcode의 정보를 확인할 수 있다.

C : 커서가 위치한 부분을 확대한다.

D : Aperture List 대화 상자를 Open시키며 마우스로 원하는 Dcode를 클릭한다.

F : 누를 때 마다 Fill mode를 전환한다.(Filled, Outline, centerline를 Toggle)

G : Graphics를 On/Off한다.(Speeds up edit selections)

H : 현재 선택된 Dcode의 하이라이트를 On/Off시킨다.

K : Kill Layer 대화 상자를 Open시키며 Layer를 입력하고 OK를 클릭하면 Layer가 Off된다.

L : Set Layer 대화 상자를 Open시키며 K의 반대로 Layer를 On 시킨다.

M : Command line을 Toggle한다.

N : 누른때 마다 Active layer를 Positive와 Negative사이를 Toggle시킨다.

O : 누를 때 마다 Othogonal snap을 0도, 45도, 90도 Toggle시킨다.

P : 화면 확대 이전으로 돌아간다.(Zoom previous)

Q : Info/Query/All mode로 전환된다. 취소는 Esc key를 누른다.

R : Redraw mode로 전환된다.

S : Snap-to-Grid mode를 On/Off 시킨다.

T : 모든 Layer를 투명하게 보이게 하는 Transparency mode를 On/Off 시킨다.

U : 누를 때 마다 Undo 명령이 실행된다.

Ctrl U : 누를 때 마다 Redo 명령이 실행된다.

V : 누를 때 마다 Grid를 On/Off 시킨다.

W : Zoom window mode를 On시키며 Off는 Esc key를 누른다.

X : 누를 때 마다 커서의 형상을 Normal, 확대 및 Cross형상으로 변경시킨다.

Y : Layer Table 대화 상자를 Open 시킨다.

Z : Object snap mode를 On/Off시킨다.

F1 : CAM350 Help를 Open시킨다.

F2 ~ F9, F11, F12 : 사용자가 정의할 수 있는 Function Key.

Home : View all mode로 전환된다.

Ins : 커서가 위치한 부분을 화면의 중심으로 이동시킨다.

+ : 누를 때 마다 화면이 확대된다.

- : 누를 때 마다 화면이 축소된다.

PgUp : Edit mode에서 커서의 snap box의 크기를 확대시킨다.

PgDn : Edit mode에서 커서의 snap box의 크기를 축소시킨다.

Edit Mode에서의 단축키 기능

A : Select All 상태로 변경된다.

B :

C : Window mode에서 Crossing/Non-crossing을 Toggle한다.

I : Window mode에서 선택된 창의 안쪽과 바깥쪽을 Toggle한다.

M : Add/part 및 Quick pat시에 부품을 Mirrot시킨다.

T : : Add/part 및 Quick part시 부품을 회전시킨다.

W : Group window mode를 활성화 시킨다.

Keyboard에서의 Mouse 기능

Spacebar : Left mouse button 기능

. : Center mouse button 기능

Esc : Right mouse button 기능

시스템 요구사항 및 설치	Import가능한 Data 종류	Export가능한 Data 종류
Gerber Data를 PowerPCB File로 변환하기	Custom Aperture(인식마크) 작성	DXF File Import
Layer 정렬	Array금형도면에 Gerber File배치	Panel Editor 활용(Array)
단축키	Gerber file을 하나로 결합하기
